貴州畢節小河煤礦安裝申甌HJK-120D型礦用電話交換機！因原多路通DEL傳輸距離及通話效果達不到煤礦的要求,現該煤礦重新采購申甌HJK-120D電話交換機,具體配置:48門分機,30路用于井下電話安全隔離KTA115電話?cǎi)詈掀?安全柵),50排防雷保安排。此礦用電話交換機在貴州小型煤礦企業廣泛應用案例 。(根據現煤礦通信系統要求建議用戶安裝數字程控調度系統)

附1:HJK-120D煤礦電話程控交換機系統組成圖(適用小型煤礦電話方案)

A 煤礦交換機主機： 本主機為普通的集團電話程控交換機(不是數字程控調度交換機,只作簡單通話用),具有價格低 優點適用于小型煤礦內部生產調度通話.供電48V傳輸距離可達5000-8000米!

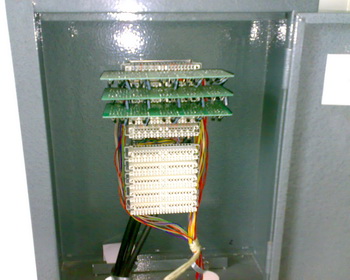

B 卡接式配線箱:為主機設備與出線端電纜接續作用.
C 防雷保安排:為程控交換機提供防雷過流過壓保護作用.
D 礦用電話?cǎi)詈掀?主要是針對井下電話起安全通訊的中間隔離設備。(井下必配)
F 錄音系統(選配)：對整個屬于電話交換機系統與總機之間通話進行錄音。
E 井下系統組成(自備)：由礦用通信電纜MHYV /MHYAV、礦用電纜分線盒 、防爆電話機接線盒
等組成。
G 接地線

煤礦程控交換機組網圖:

HJK-120D主機圖

kta115電話?cǎi)詈掀鲌D
