貴州銅仁高坪煤礦安裝申甌HJK-120D型電話交換機！用于煤礦內部作簡單通話,具體配置:64門煤礦內部分機,40路KTA16a電話耦合器(井下必配),7排防雷保安排。此120D程控電話交換機在貴州小型煤礦企業廣泛應用案例 。

注意:根據現煤礦通信系統要求建議用戶安裝數字程控調度交換機系統!

附1:貴州銅仁高坪煤礦電話系統組成圖(適用小型煤礦電話方案)

A 煤礦交換機主機： 本主機為普通的集團電話程控交換機(不是數字程控調度交換機,只作簡單通話用),具有價格低 優點適用于小型煤礦內部生產調度通話.供電48V傳輸距離可達5000-8000米!
B 卡接式配線箱:為主機設備與出線端電纜接續作用.
C 防雷保安排:為程控交換機提供防雷過流過壓保護作用.
D 礦用電話耦合器:主要是針對井下電話起安全通訊的中間隔離設備。(井下必配)
F 錄音系統(選配)：對整個屬于電話交換機系統與總機之間通話進行錄音。
E 井下系統組成(自備)：由礦用通信電纜MHYV /MHYAV、礦用電纜分線盒 、防爆電話機接線盒
等組成。
G 接地線

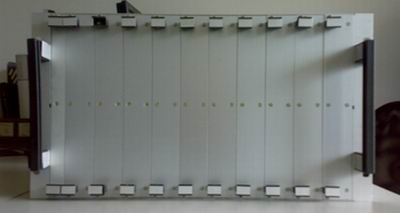

40路KTA16a電話耦合器
