申甌電話交換機PC電腦串口聯機線制作圖

發布日期：2020-06-06   瀏覽次數：6692

     申甌在2018年以前全部是通過串口與電腦com口相連結（現新是網口直接聯機）,電話交換機端提供RS232串口是一個4P水晶插頭rj11(與電話機手柄線的水晶頭相同)，順序從左到右為1-4針(接線端口朝胸口,水晶頭卡簧朝下數)，出廠四芯水晶頭分別是:1黑2紅3綠4黃, 連結到另一端接電腦是9孔標準串口插頭(也可改為25孔標準插頭)接電腦。

9 孔標準串口com插頭分別接法是:

 2腳接水晶頭4針,3腳接水晶頭2針,5腳接水晶頭1,3針,其它空,(9 孔標準串口插頭上排5個,下排4個,分別有序號)

  申甌電話交換機連接線出廠時一般為5米，*長不能超過80 米。超過此范圍可另配置我公司生產的長線驅動器，其距離能增加到1Km。電話交換機與RS232 串口是連接到電腦終端。連接速率為9600bit/s。


申甌原裝線接法：

  交換機4芯水晶頭： 1-黑色 2-紅色 3-綠色 4-黃色(從左到右，接線端朝人）

  電腦RS232（9針插座端）：2腳-黃，3腳-紅色，5腳-黑色和綠色并接

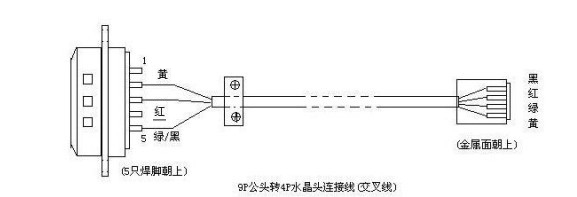

 申甌程控交換機串口聯機接口接線圖
