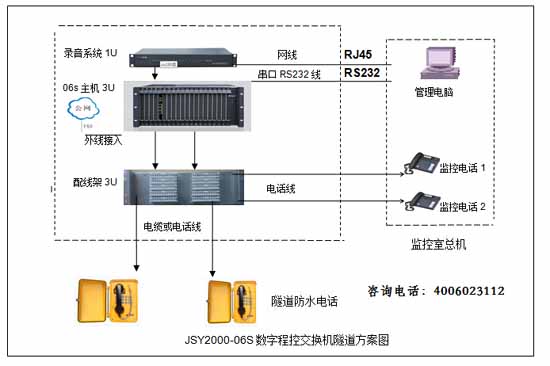

一、隧道傳統程控交換機方式組成
● 程控交換主機：可以選購HJK-120SPC（特殊型傳輸距離3-4千米左右，普通的只能傳1.5千米），JSY2000-06S型（傳輸距離5-8千米左右）、SOC8000B調度系統（傳輸距離5-8千米左右），其中SOC8000B調度系統主機具有所有數字程控交換機功能,實現所有呼叫功能、交換功能、調度功能及組網功能。
● 先進數字錄音系統：JSY2000-06或SOC8000B內置電話錄音系統可對任何分機進行全部錄音（目前在國內調度機首創，內置式數字錄音系統無需要電腦開機，只需用電腦管理維護）。HJK-120S需要另配一種是SOC1800錄音系統。具有價格低的優勢，錄音方式采用WEB管理方式，內置硬盤；總之目前老式采用PCI電話錄音卡加工控機或電腦的錄音方式也早淘汰！
● 卡接式保安配線架VDF: 適用于主機與出線端連結(一般是通信電纜或電話線），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護功能；也可配上保安單元具有過壓過流及接地告警等功能(本系統采用德國科龍模塊)
● 主機后備電源：是主機系統停電有力的保障。
● 監控調度平臺（選配）：調度臺是進行具體操作的平臺。監控人員可以通過調度臺觀察所有調度用戶的使用狀態，進行遂道電話操作。
● PC電腦調度終端維護：普通電腦配置本系統要求不高；必須配RS232串口及網口；終端維護的作用是控制與維護主機的工作，包括人機對話、歷史記數數據管理、維護等功能。還可以查聽或聽取或管理錄音文件等（必須配，要求不高，建議用戶自行采購）
● 隧道布線系統：由市話通信電纜HYA 、電纜分線盒或防水防爆接線合、電話線等組成，電話線必須是純銅線或無氧銅！否則傳輸距離受影響??！ (重要說明：一般線徑為0.5的銅芯線200米電阻多只有30-45歐姆，國標是38歐姆，線徑為0.7-0.8的銅芯線200米電阻多只有15-20歐姆，國標是16歐姆；否則就是假銅芯。）
● 終端設備: 采用防水防潮電話機,指令電話機，擴音廣播電話機等組成(此部分由用戶自行采購)
● 機房專用接地線：自行安裝
● 機房專用UPS電源1-8KV,建議考慮機房整體電源，本系統不含此設備！
附1：HJK-120S特殊型隧道程控電話交換機系統解決方案
附2：隧道調度程控交換機系統解決方案
二、新一代光纖網絡IPPBX隧道電話系統方案
該方案組成主要由光纖網絡傳輸電話。中心機房放一臺SOC1000軟交換或SOC8000C-ippbx程控交換機。遠端可以接SOT600-IAD語音網關（轉模擬電話),也可以直接SIP防爆防水電話機。詳見如圖。
IPPBX電話組成說明
機房設備：主機采用SOC1000/SOT600-IPPBX/SOC8000-IPPBX程控交換機主機1臺、后備電源選配。
遠端設備：遠端采用SOT600IAD語音網關8-128路。通過電話線到各隧道電話點位。或直接SIP防水電話機。
終端設備：防水指令電話或擴音電話、或IP防水電話機。

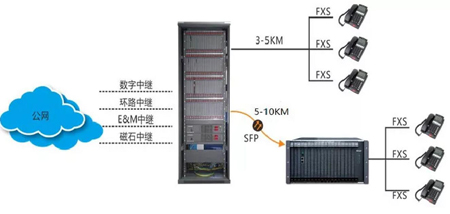

2.2、新增SOC8000B/SOC9000光纖程控交換機(程控交換機自帶光纖用戶板）
1、數字程控交換機帶光纖分機板，成對使用。局端SFP_FXS_PBX可以插在SOC8000系列PBX主框上的任意用戶槽位（供電），并將其與對應的差分線連接（獲取數據）。遠端SFP_SCU_PBX替代原有的分控板。實現光纖點對點傳輸。
2、單臺主機配置光纖傳輸分控板大數量：SOC8000系列可以配5對，SOC9000系列可以配7對。傳輸距離由光纖光模塊決定，由用戶根據實際需求自行選配。
（以上方案可以24小時提共電話咨詢）
