地下礦山通信聯絡調度系統

煤礦礦山調度通信瀏覽次數：6843

產品描述

非煤礦山普通程控電話交換機已淘汰! 按照2021年09月01日實施GB16423—2020《金屬非金屬礦山安全規程》的有關規定（原GB16423-2006)、以及AQ2036—2011《金屬非金屬地下礦山通信聯絡系統建設規范》中的有線調度通信系統要求，全國各地金屬非金屬礦山行業正完善建設礦山安全避險“六大系統”中的礦井井下調度電話系統！重慶申歐公司歷經10多年專注申甌有線調度通信系統，系統具有雙向無阻塞通信，一鍵到位（內線或外線）、組呼、全呼、選呼、強拆、強插、監聽，緊呼（緊急呼叫具有聲燈閃告警），直通電話功能、分機發起緊急呼叫（全呼并語音播報）、調度臺中文名稱顯示及位置，自動錄音功能（可保薦1年以上）,通信歷史記錄查詢，通信距離不小于10公里等調度通信系統行業基本功能！,還可以支持與安全監控平臺融合聯動報警、與有線廣播、無線通信系統對接聯網，支持光纖傳輸分機、內外線多方電話會議，一鍵外呼手機或市話等功能；系統設計既立足國情，又在技術創新上獨具優勢，是煤礦、礦山新型指揮應急調度獨特功能。是沈陽煤科院、北京煤科院、重慶煤科院，重慶梅安森、重慶光可巡、安元科技等供應商，并與各地?cái)?shù)字礦山設計單位合作。典型應用于重慶，貴州，四川，云南，廣西，內蒙古，新疆，江西，黑龍江，福建龍巖，陜西漢中，廣東梅州，西藏，甘肅等非煤礦山行業成功應用并通過驗收。

功能特點
(點擊查看詳情)

地下礦山通信聯絡調度系統技術特點

● 調度CPU板采用貼片技術，并內置超大規模集成電路，具有高速處理數據的能力。
● 系統采用模塊化結構設計，可實現靈活擴容，最大可擴1萬門
● 主控?zé)醾浞莨δ埽号渲脙蓧K主控板，在第一塊主控板出現故障時可自動切換到第二塊主控板上運行；（選配）
● 調度交換機具有雙電源備份功能，當主電源出現故障時，會自動切換至備用電源運行，保障交換機的正常工作（選配）
● 調度停電后調度主機、調度臺、與調度錄音系統自動切換，及時保證調度主機與調度錄音正常工作（可使用10多個小時以上）
● 中繼接口豐富：支持IMS/VOIP中繼，E/M中繼、載波中繼、E1/PCM（NO.1或NO.7信令,PRI信令,V5信令）等制式交換網絡聯接。
● 分機故障自動診斷：通過調度鍵盤的三色指示燈，可辨別分機狀態是否正常；
● 會議調度功能強大：采用DSP技術，音質清晰，設置靈活；
● 支持多級或多個調度臺：最多支持32個調度臺。
● 調度主機所有卡板采用帶電插拔設計；
● 二次電源技術，停電自動切換由電瓶供電（保證調度主機、調度錄音正常工作、距離近也可供調度臺）
● 多PC接口：可聯接多臺電腦終端進行相應的管理，支持網口、串口、USB聯機。
● 電源、電腦話務員、語音信箱、電話錄音、通信歷史記錄系統內置
● 外接端口具備過流、過壓保護功能
● 來電顯示：可顯示內、外線來電號碼
● 中繼的話務量均衡分配
● 自動路由選擇：只需撥一般號碼，交換機自動識別該號碼是走有線廣播或無線通信路由。
● 一機多號功能，同號呼叫。
● 出局送不同的主叫號碼
● 提供多段優質語音引導：外線用戶聽語音呼入時，系統可分別對接通、用戶忙、無人接聽和撥錯號四種情況提供四段不同的語音引導，用戶根據語音引導進行撥號。
◆ 在線升級，當軟件版本發生更新時，用戶無需將芯片寄回廠家進行升級，只需上網下載最新版本的程序文件并使用話務臺上的在線升級功能即可輕松完成升級。
◆ 可配置2B+D數字式專用話機(選配)
系統重要部門或崗位可選配SOC81系列數字式專用話機(與調度臺相似功能)，該話機功能先進、外觀時尚、功能強大、使用方便。具有內/外廣播、通話保留、日常/夜服呼入等待、秘書分機、保留、免打擾、轉接、靜音、編程等豐富的功能。集團電話配合該話機使用，可充分發揮出本集團電話的優勢。
◆ 卡板可混插
用戶可根據自己的需要對所需容量進行量販化配置，分機數和中繼數自由組合。除環路中繼外還可選配數字中繼、SIP中繼等其他類型的中繼板。
◆ 語音服務
申甌自帶各種語音信箱服務，如撥124報時間，125報分機，127報最后一次來電，142同號呼叫，撥#號緊急呼叫等等。。
◆ 內置調度錄音系統（內置500-1TG硬盤、WEB管理方式）
◆ 語音留言信箱功能(選配)
◆ 語音導航系統
本語音導航系統實現自定義多級菜單式語音導航提示。用戶可按自己要求靈活設計語音提示內容，包括語音內容，按鍵處理，播放完畢處理，無應答處理，遇忙處理，轉分機，轉總機等功能；幫助企業提高服務效率，提升企業形象，實現更專業的服務。
◆ 分機彩鈴系統（可以播放煤礦安全宣傳片）
本彩鈴系統可提供電信級彩鈴解決方案；煤礦用戶可輕松上傳煤礦安全宣傳片，所有調度總機與分機之間撥打?qū)崿F(xiàn)安全宣傳播放。
◆ 光纖傳輸分機系統(選配)
可以接光纖SFP或光纖環網傳輸分機，最多支持5個方向點對點光纖傳輸，每個點支持16到256線分機。
◆ 可實現電話擴音廣播功能（選配）
擴音振鈴功能可以調節1-5聲自動摘機啟動擴音功能,擴音功率5-15W,具有防水防塵防爆功能。并可以接振鈴時警燈閃爍
◆ 直通電話功能
可以實現一個調度機提機到調度臺或提機到指定崗位分機，也可以實現一個調度分機提機對多個調度分機通話。直通時間可設1-7秒延時。
◆ 排隊選擇接入功能
多個來話，調度人員忙不過來，可以選擇優先接聽哪個分機、再接哪個分機。
◆ 任意分機發起緊急呼叫（全部振鈴并語音提示）
煤礦或礦山遇到緊急情況，任意分機可以發起全部緊急，所有分機提機聽語音播報。
◆ 可與各大廠家瓦斯安全測控平臺系統聯動功能（如重慶/沈陽煤科院、常州天地、重慶梅安森、江蘇三恒、南京北路、大連仙島等實現電話融合聯動報警、短信通知）、可融合有線廣播、無線通訊系統（WIFI本安手機）。
◆  支持雙回路線路傳輸切換，1+1保護可檢測雙線路開路、短路、話機是否在線等線路狀態并顯示告警。（選配）
◆ 內外線多方電話會議（全呼、選呼、組呼）
系統支持多組電話會議功能，內外線可自由組合，充分發揮其作為辦公通信最佳選擇設備的優越性。
◆ 系統采用超大容量歷史記錄Flash話單儲存系統
◆ 采用三級防雷擊保護，并通過 K20抗雷擊測試；外接端口（用戶電路、中繼電路）具備過壓過流保護，即便誤接 220Ｖ交流電源也不會損壞。

參數
(點擊查看詳情)

5.1 調度主機技術參數
5.1.1、數字調度機交換制式
數字時分A律2.048MB/sPCM
5.1.2、數字調度交換網絡
內外線1024×1024、2048×2048、4096×4096TS無阻塞擴散網絡
5.1.3、傳輸特性
分機------分機 ≤1.5db
分機------中繼 ≤1.0db
5.1.4、衰耗頻率失真
300------ -400Hz -0．6----- +2.0db
400----- -2400Hz -0．6----- +1.5db
2400------3400Hz -0．6----- +3.0db
5.1.5、輸入電平增益變化
輸入信號電平范圍電平輸出非線性變化范圍
-40db------ -3.0dbm ≤0．5db
5.1.6、串間衰減＞67db
衡重雜音＜-67db
話務量：用戶0.2Erl 中繼0．7Erl
呼損率：本局＜1％出局＜0．5％
對地不平衡度： 300-------600Hz＞40db
600------3400Hz＞46db
電源雜間：＜2.4mV
用戶饋電電流：＞18mA 環路電阻：＜2K歐姆
絕緣電阻：R＞20K歐姆線間電容＜0.5uf
5.1.7、功耗 50W------500W(視分機數量而定)
5.1.8、使用環境
溫度：0---36攝氏度相對溫度：35％----75％
5.1.9、聯機接口
支持RS232串口、USB口、RJ45網口等三種方式，出廠配置10長RS232串口線及USB接口。
5.1.10、電腦配置要求
軟件本系統在Microsoft簡體中文版windows win7/win10/win11/win12運行。
硬件在586DX以上，具有RS232串口、USB接口、和RJ45網口10M/100/1000M，需配小音箱，其它具體不作要求。
5.1.11、供電電源
交流AC：192-265V +/- 10％ 50Hz+/- 2Hz
外接直流：DC48V 38---100AH蓄電池
5.1.12、通信傳輸距離
視礦用電纜線徑，可傳輸5-12KM左右。
5.2 調度臺技術參數
5.2.1 按鍵式丹麥鍵調度臺(64鍵/128鍵/256鍵)
調度臺按鍵采用進口丹麥鍵,擊鍵次數達1000萬次可靠性
調度臺主板主要采用貼片流水線工藝質量保障。
調度臺在發生未知的軟硬件故障時自動重啟
調度臺顯示屏采用TOSHIBA蕊片組，240*128顯示點陣。
調度臺顯示屏以人體的視力健康為主導,顏色用最符合用眼睛視力影響最小的黃底黑字。
調度臺對接插件的器件要求:用德國品牌廠家定制,以保證產品質量為主
調度臺電源:接電源48V,也可以接外置電源SOC-P160
調度臺尺寸:
64鍵調度臺：長：788mm 寬:339mm 前高:32mm 后高:162mm
128鍵調度臺：長：971mm 寬:339mm 前高:32mm 后高:162mm
256鍵調度臺：長：1293mm 寬:339mm 前高:32mm 后高:162mm
5.2.2 工業級觸摸屏調度臺（21-32寸選擇）
觸摸屏調度臺系統采用國產linux系統(選配windows7/10/11系統）,工業級觸摸屏體核心主板采用Intel core J1900 i3/i5系列，內存4/8G。雙網口，1個高清接口，1個VGA接口，6個USB接口，1個RS232串口。
22寸觸摸屏調度臺：長：907mm，寬:435mm，前高:25mm 后高:100mm
5.3 調度錄音技術參數
5.3.1.環境指標
環境溫度：0℃～55℃
相對濕度：10%～95%
環境噪聲：≤60dB
大氣壓力：86-106Kpa
5.3.2.電氣指標
電源輸入電壓：交流 220V/50Hz 直流供電：48V
整機功耗≤10W
500G硬盤可錄音17500小時以上
錄音文件格式是wav，G.711Alaw
5.3.3.物理指標
SVR內置在線錄音板：嵌入linux系統，web管理方式，硬盤配500G/1T,占調度程控交換機1個槽位，所有分機和中繼均可開啟在線錄音功能。
5.4 KTA138井下本安電話耦合器參數(安全柵)
最高直流開路電壓：≤52V
最大直流短路電流：≤35 mA
最高鈴流開路電壓：≤90V（25±3Hz）
最大鈴流工作電流：≤35 mA
傳輸衰耗：≤2dB
外型尺寸：400×360×130mm（整體式）
整機重量：1U/7.5Kg（整體式）
5.5 VDF卡接式保安音頻配線架（配線箱或柜線柜）
采用標準用19英寸配線機架3U，科龍配線模塊,卡接割線瞬間完成；卡接線內徑0.4-0.8mm，外徑0.7-1.0mm ；接觸可靠：卡接簧片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。
5.5.1過壓防雷保安排使用環境：
溫度：－10℃～＋45℃
相對溫度：≤85%（＋30℃）
大氣壓強：70kpa～106kpa
絕緣電阻≥1000MΩ
直流擊竄電壓：190～260
沖擊擊竄電壓：≤800（在1kv/as上升率時）
耐脈沖電流：100A（10/1000us 300times）
耐脈沖電流：10KA（8/20us 10times）
耐交流電流：10A
過保持電壓：135V
極間電容：＜3PF
橫向電壓持續時間：≤200ns
能承受40～60HZ正弦波，有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。
5.5.2 保安單元技術參數：(過流、過壓熔斷保護)
絕緣電阻≥1.0×103МΩ
直流擊穿電壓：190～260V
脈沖擊穿電壓：≤800V（在1000V/us上升率時）
耐交流電流：5A
耐脈沖電流：2.5KA
零功率電阻：≤22Ω
不動作電流：100mA,60s不動作（測試電壓60V DC時）
失效保護性能：當放電管的放電電流達到2.5A時，放電回路中a(b)線在15秒內接地并產生告警指

產品拓?fù)鋱D
(點擊查看詳情)

實現價值
(點擊查看詳情)

附相關:
西南煤礦及非煤礦山通信聯絡系統試點

2019推出32寸觸摸屏調度系統

2007到2013年貴州地區煤礦及礦山企業調度通信試點

云南煤礦及地下礦山企業調度通信系統試點

2012年四川煤礦及礦山企業調度通信系統試點

系統組成
(點擊查看詳情)

1.1 礦山通信聯絡系統主機(KTJ126UC/SOC8000B/SOC8000C)：
調度主機實現所有呼叫功能、交換功能、調度功能及光纖環網組網功能，同時可根據用戶需求采用不同的配置。調度主機可實現調度用戶和行政用戶兩網合一，以充分利用資源。(本系統容量從16門，32門，48門，64門，96門，128門直到單臺1536門等)，調度系統雙手柄、具有中文名稱顯示，緊急告警、組呼,選呼，全呼、一鍵到位、強拆強插、監聽、直通電話、緊急呼叫、分機發起全部報警、自動錄音、通話歷史記錄，人機對話、可與安全監控平臺聯動、有線廣播、無線通訊系統對接組網等基本功能，也符合各地《金屬非金屬地下礦山安全避險六大系統技術規范》驗收標準！

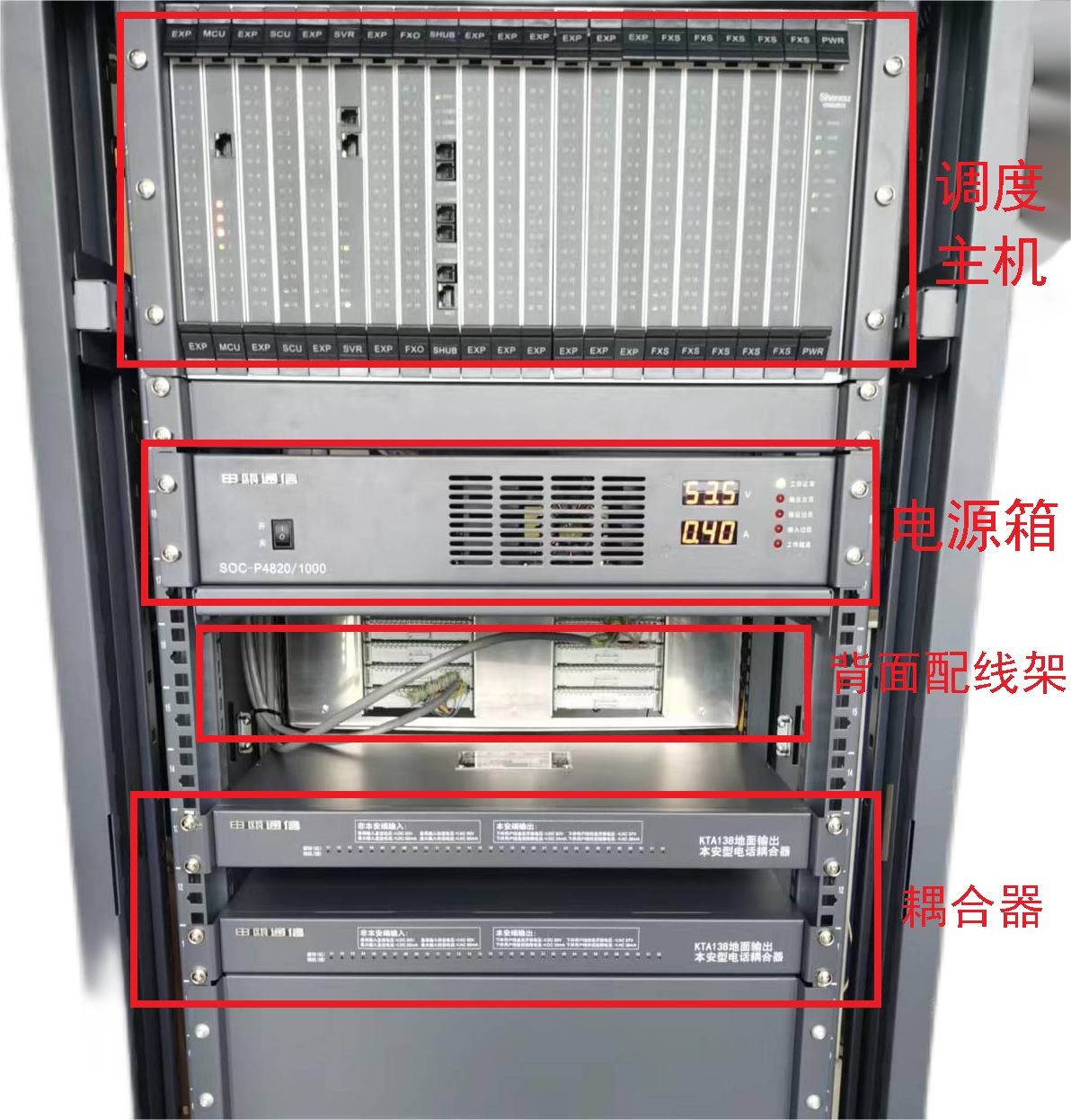

礦山通訊聯絡系統主機系統結構圖：
說明：主機機柜內最上到下：最上層是KTJ126、SOC8000B、SOC8000C數字程控調度交換機 ，下層SOC-P4820/1000高頻開關電源10A/20A(供電調度交換機、調度錄音、調度臺），再下層背面 VDF卡接式配線架（含熔斷保安器），最下層是KTA138本安型電話耦合器(把交換機信號轉本安信號下井）。用木箱710*710*1310mm包裝。
1.2 數字調度錄音系統(2種方式，分內置式及外置式SOC1600/1900型)
SOC8000B+調度主貢系統內置嵌入在線數字錄音板SVR板（內置500-1TG硬盤），可對整個屬于數字調度機系統任何調度總機或分機進行全部錄音（選配8路到224路并發)，內置式數字錄音系統無需要電腦開機，只需用電腦管理維護）,調度臺可查詢錄音，可保留通話錄音2年以上。

外置式分申甌SOC1600/SOC1800/SOC1900錄音具有價格低的優勢，也無需要配電腦工控機開機,采用WEB管理方式，內置500-4TG硬盤（可保薦幾年）；外置式SOC1800/1900數字錄音只對調度臺上的2-4部總機錄音,即所分分同與調度室之間通話錄音,不能分機與分機之間錄音?？杀Ａ敉ㄔ掍浺?年以上?？傊壳安捎秒娫掍浺粽Z音卡加工控機或電腦的錄音方式也早已淘汰??！
1.3 電話耦合器或稱安全柵耦合器KTA138：(必配井下信號安全隔離)
安全耦合器是調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是轉為本安信號。隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。（必須具有礦安證及防爆證?。?br />

1.4 卡接式保安配線架VDF（科龍模塊）及防雷模塊:
VDF配線架適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護功能；也可配上保安單元具有過壓過流及接地告警等功能,有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。

1.5 主機后備電源（美國山特電池組SANTRK 48V38-100AH）：是對調度交換機主機、調度錄音系統、調度臺等停電有力的保障。本方案采用4只美國山特免維護蓄電池6GFM38/65/100組成，完全能在停電情況使用10-20個小時安全生產調度指揮通訊聯系任務。
1.6 機房專用接地線需自行安裝！建議考慮機房整體UPS電源1-8KVA

二、金屬非金屬地下礦山通信聯絡系統之二調度室操作顯示設備
2.1 調度臺：調度臺是進行具體操作的平臺。本分按鍵式調度臺及工業級觸摸式調度臺。按鍵式調度臺采用5寸雙屏、雙座席雙手柄西門子話機。調度員可以通過調度臺觀察所有調度用戶的使用狀態，進行調度操作。調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。本調度臺采用丹麥鍵，分64鍵、128鍵、192鍵與256鍵四種。還可以選配22寸寬屏觸摸屏軟調度臺.

工業級觸摸式調度臺(22-32寸)

2.2 PC電腦主機系統（調度終端維護，必配）：普通電腦配置本系統要求不高；終端維護的作用是控制與維護數字調度主機的工作，包括人機對話、調度錄音查聽或聽取錄音文件等、歷史記錄查詢、數據管理、維護、緊急呼叫電話管理等功能。
三、金屬非金屬地下礦山通信聯絡系統之三調度布線系統(可以自行采購）
3.1 地面布線系統:不作詳細要求！
小型礦山只要是電話線就可以了！大中型礦山企業地面可以用光纖傳輸，電話光端機或或光纖網絡IAD接入網關，或普通市話通信電纜HYV 、電纜分線盒、電話機接線盒等組成！
3.2 礦井下通訊布線系統:
礦山電話主要安裝位置：地面調度室至主提升機房、井下各中段采區、馬頭門、裝卸礦點、井下車場、主要機電硐室、井下變電所、主要泵房、主通風機房、避災硐室（場所）、爆破時撤離人員集中地點等。
注意重要提示：按各省《金屬非金屬地下礦山安全避險六大系統技術規范》驗收要求，礦井井筒通訊電纜線路一般分設兩條通訊電纜，從不同的井筒進入井下配線設備，其中任何一條通訊電纜發生故障，另一條通訊電纜的容量應能擔負井下各通訊終端的通訊能力！
礦山井下布線系統由礦用通信電纜MHYAV或MHYV(線徑0。5到0.8mm。國標要求0.8) 、礦用電纜分線盒或接線盒等組成。（井下必須具有煤安證及防爆證！本系統推薦采用天津電纜廠，四川九洲電纜，四川新世紀電纜廠等）
3.2.1 礦井井下阻燃通信電纜MHYAV或MHYV(自行采購）:
MHYAV系列煤礦用聚乙烯絕緣鋁聚乙烯粘結護層聚氯乙烯護套通信電纜用于主干較潮濕的斜井和斜巷作主信號傳輸，有10對，20對，30對，50對，100對等。
MHYV 系列礦用通信電纜煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜用于礦場作普通輔信號傳輸，適用于固定敷設 。有1對，2對，4對，5對，8對，10對，20對，30對，50對，100對等。
3.2.2 JHH系列礦用本安電路用接線盒（煤安證：MHA050006）
本安JHH系列礦用本安電路用接線盒屬于本質安全型電纜接線盒，適用于煤礦井下含有甲烷、煤塵等爆炸性混合物的場所，用以本質安全線路電纜的連接和分線。接線盒外殼防護能力：IP54

四、金屬非金屬地下礦山通信聯絡系統之四系統終端設備(可以自行采購）
此部分地面采用普通電話機，井下必須配本安防爆電話機（本系統推薦KTH17C本安電話機）、電話擴音電話、IP防爆電話機或擴音廣播電話機。
4.1 地面采用普通電話機,一般的電話機就可以!(自行采購）
4.2 井下礦用本安型電話機或IP網絡電話分機，必須具有防爆證!(自行采購）
KTH17礦用本安型電話機是本質安全型電氣設備，發號方式為雙音頻發號，適用于煤礦井下含有瓦斯（甲烷）爆炸性氣體混合物的危險場所，作通訊聯絡之用。通過其關聯設備電話耦合器可以和程控調度交換機配接，與其連接的電纜長度5-10km。
礦用本安型電話機具有外形美觀、體積小、重量輕、性能可靠等特點。可代替國內外同類產品，防爆型式：礦用本質安全型，防爆標志：ExibI。
