設備型號
|

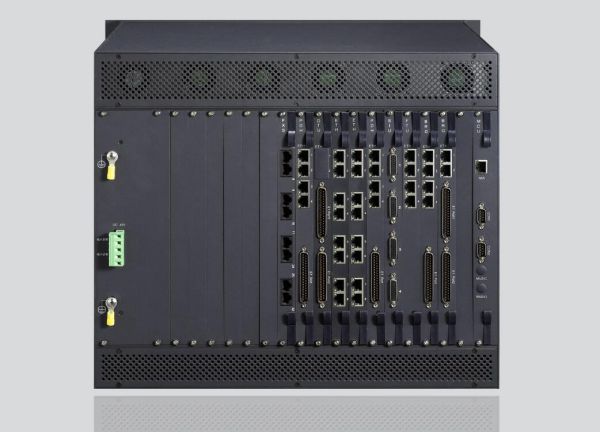

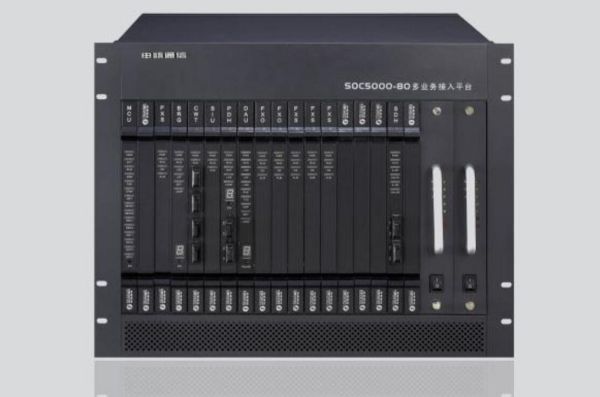

SOC5000-80
|
|
盤卡插槽
|
盤卡名稱
|
功能描述
|
線路接口
|
業務接口
|
|
主控槽位x2個
|
MCU盤
|
整個設備的控制中心，4096×4096交換矩陣，實現語音交換(≤1536門)、數據交叉、PCM復用、電口和光口接入、系統管理，支持1+1保護
|
RJ45x1個
|
以太網網管接口
|
|
DB9x2個
|
RS232調試串口
|
|
MCUPBX盤
|
DB9x1個
|
話務臺串口
|
|
C3x1個
|
外接時鐘接口
|
|
業務插槽x16個：
根據業務需求，任意選擇以下業務盤卡混插。
|
DTU盤
|
信令接口
|
E1x4個
|
4路NO.1/NO.7/PRI
|
|
DAU盤
|
64K交叉、復接盤
|
E1x8個
|
8路2M，C3接口
|
|
PDH08盤
|
PDH155M支路盤。連接遠端SOC-G08光端機或帶光口的綜合復用設備，E1任意指配光路雙光口可1+1保護
|
光纖接口
|
光口x2個
E1x8個
以太網（RJ45）x4個
|
|
PDH16盤
|
PDH175M支路盤。連接遠端
SOC-G08光端機或帶光口的綜合復用設備
|
光纖接口
|
光口x1個
E1x16個
以太網（RJ45）x2個
|
|
EEU盤
|
提供PDH盤擴展E1業務
|
E1x8個
|
8路2M，C3接口
|
|
MEM盤
|
多E1信道捆綁傳輸
|
E1x8個
|
以太網（RJ45）x4個
|
|
DCX盤
|
E1交叉盤
|
—
|
—
|
|
FXS盤
|
連接電話機接口
|
—
|
用戶接口(DB37)x32個
|
|
FX0盤
|
連接交換機用戶線
|
—
|
中繼接口(DB37)x32個
|
|
E&M盤
|
連接被延伸的E/M接口
|
—
|
4線E&M接口(DB37)x8個
|
|
CWT盤
|
傳輸載波信號或調制信號
|
—
|
2/4線音頻接口(DB37)x16個
|
|
MCS盤
|
磁石接口
|
—
|
磁石接口(DB37)x32個
|
|
FTU盤
|
光纖收發器盤
|
光口x4個
|
以太網（RJ45）x4個
|
|
ETH盤
|
100Mbps以太網接口盤
|
物理隔離
|
網絡接口(RJ45)x8個
|
|
BRG8盤
|
單E1/10Base-T
|
E1x8個
|
以太網（RJ45）x8個
|
|
BRG2盤
|
4E1/10Base-T
|
E1x8個
|
以太網（RJ45）x2個
|
|
SIU盤
|
V.24/V.35同步數據盤
|
—
|
V.24/V.35（DB26）接口x4個
|
|
ASY盤
|
RS232/RS422/RS485
異步數據傳輸
|
—
|
RS232(DB37)x16個
RS422/RS485(DB37)x8個
|
|
MAS盤
|
提供STM-1光口、EOS以太網功能模塊，配合ESW盤使用
|
—
|
EOS光口x3個
STM-1光口x1個
|
|
EOS盤
|
STM-1單元盤
|
STM-1光口x4個
|
EOS電口x8個
|
|
SDH
|
SDH盤
|
STM-1/4盤
|
光口x2，1+1保護
|
E1匯聚
|
|
以太網匯聚盤
|
ESW盤
|
以太網匯聚電口盤
|
將以太網盤的8個以太網匯聚在1個以太網口上
|
|
ESW-F盤
|
以太網匯聚光口盤
|
1個以太網口匯聚了各板位的以太網數據
|
|
電源盤位
|
PWR盤
|
DC-48V電源盤，1+1熱備份
|
—
|
—
|
