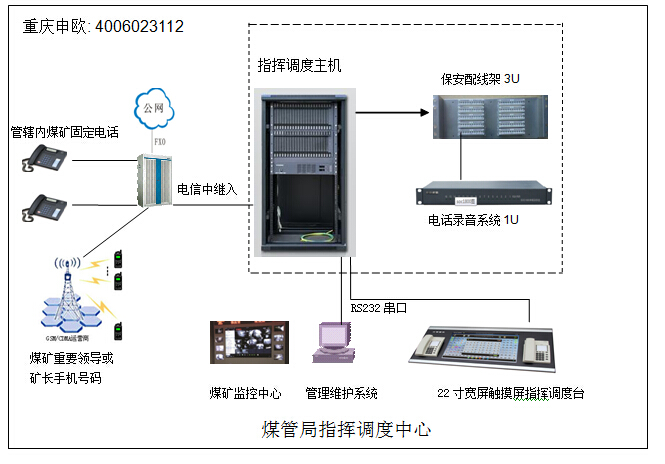

煤管局指揮調度系統圖
● 指揮調度主機：調度主機具有所有數字程控交換機功能,實現所有呼叫功能、交換功能、調度功能及組網功能，同時可根據用戶需求采用不同的配置。多種接入方式如：數字中繼E1(30b+d\PRI\7號信令\一號信令\集群E&M信令、IMS接入、VOIP等，調度電話可一鍵直呼手機號碼或固定電話或內線分機等，提高工作效率。系統具有數字式語音雙向無阻塞通信，一鍵到位,組呼、全呼、選呼、強拆、強插、監聽，緊呼（緊急呼叫具有聲燈閃告警），調度臺有中文名稱顯示，自動錄音功能（可保薦1年以上）,通話歷史記錄查詢等調度通信系統行業基本功能
● 指揮調度錄音系統：調度主機系統具有內置嵌入先進的在線數字錄音系統（內置硬盤500G-1T)），可對整個屬于數字調度機系統進行全部錄音，無需要電腦開機，采用WEB管理方式；目前老式采用PCI電話錄音卡加工控機或電腦的錄音方式也早淘汰！
● 指揮調度臺：調度臺是煤管局監控中心人員進行具體操作的平臺。調度員可以通過調度臺觀察所有調度用戶的使用狀態，進行調度操作。調度臺通過設置按鍵與被叫號碼（礦領導手機及礦辦公電話）相對應，使調度臺呼叫做到一鍵到位。調度臺采用丹麥鍵，分64鍵、128鍵、256鍵與22寸觸摸屏軟調度臺四種。64鍵調度臺可存儲1-64個礦領導手機號或固定電話或分機號，22寸觸摸屏調度臺（單頁存儲128個手機號或固定電話或分機號，可翻頁。）
● 卡接式保安配線架VDF: 適用于調度系統主機與出線端連結(一般是外線中繼線接入和調度臺上電話連結），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護功能；也可配上保安單元具有過壓過流及接地告警等功能(本系統采用德國科龍模塊)
● 調度電腦維護：普通電腦配置本系統要求不高；必須配RS232串口及網口；終端維護的作用是控制與維護數字調度主機的工作，包括人機對話、管理調度號碼、數據管理、維護、通話記錄等功能。還可以查聽或聽取或管理通話錄音內容等（必須配，要求不高，建議用戶自行采購）
● 主機后備電源（山特電池組48V38-100AH）：是指揮調度系統停電有力的保障。主要為調度主機、調度錄音、調度臺等直流供電！完全能在停電情況使用10-20個小時安全生產調度指揮通訊聯系任務。
● 調度終端: 下屬煤礦企業領導手機號碼、礦長辦公電話等，也可以選配遠端采用IAD接入，IP網絡電話等方式。
附： IP指揮調度電話系統
