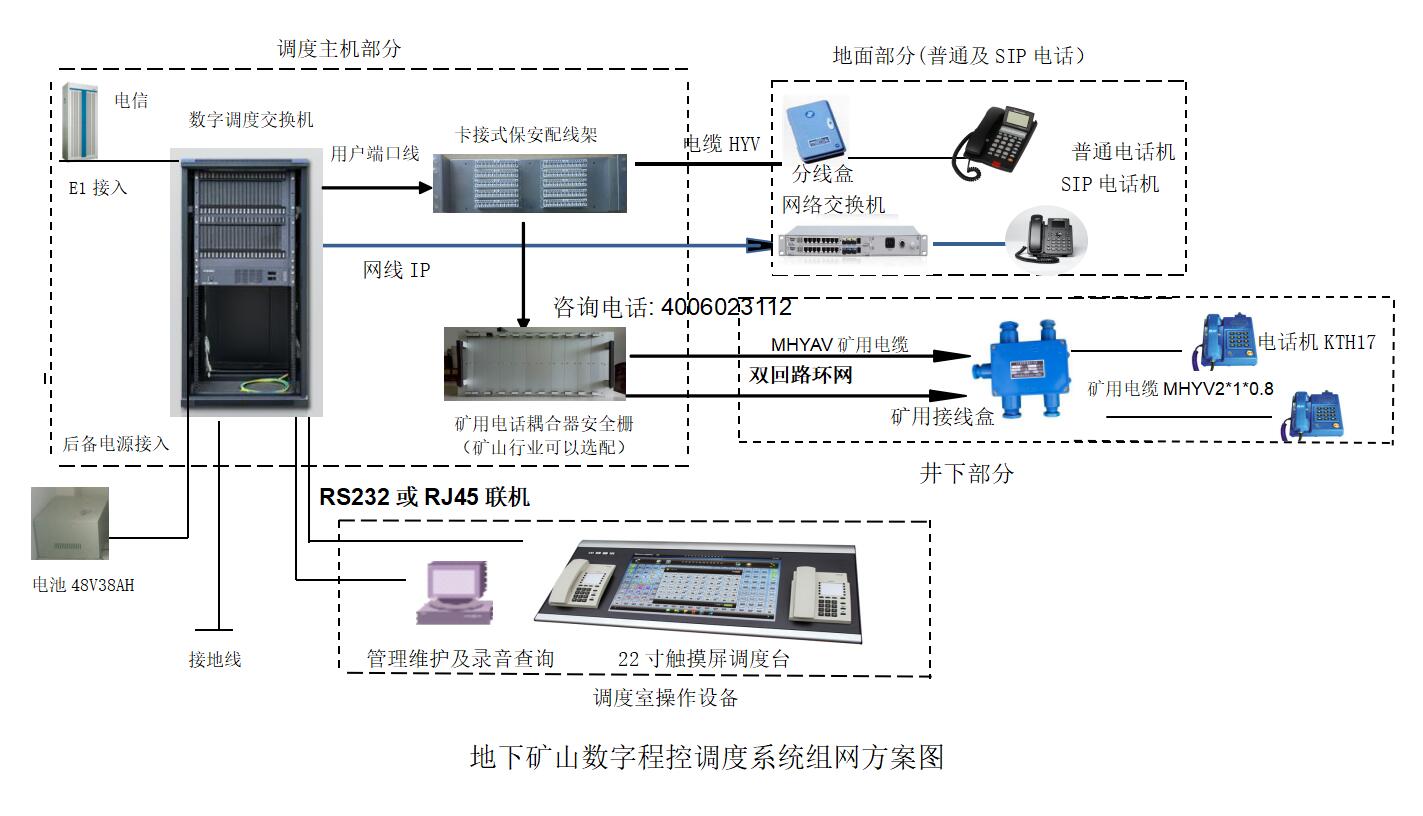

重慶申歐提供礦山調度通信聯絡系統方案由調度主機設備（數字程控調度交換機，電話錄音盒，礦用安全耦合器，防雷配線架，后備電源等），調度室操作設備（PC電腦主機，調度臺，布線系統（地布布線（大對數電纜或電話線或光纖環網網絡交換機）及礦井下布線（礦用通信電纜，礦用接線盒，礦用電話線等）及終端設備（地面普通電話機或sip電話，井下防爆電話機）等四個部分組成！方案如圖：
2020年礦山多種方式接口混合組網

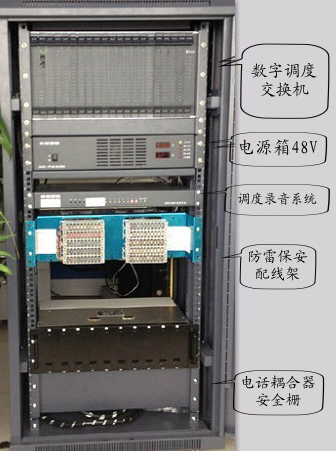

一、地下礦山通信系統的調度主機設備
1.1 調度主機實現所有程控交換機呼叫功能、交換功能、調度功能及組網功能，同時可根據用戶需求采用不同的配置。調度主機可實現調度用戶和行政用戶兩網合一，以充分利用資源。調度系統具有雙屏（中文名稱顯示，緊急告警）雙手柄，組呼、全呼、選呼、一鍵到位（內線外線）、強拆強插、監聽、 自動錄音、通信歷史記錄、任何分機發起全部緊急呼叫、一鍵直撥手機號碼、通信距離應當不小于10km等基本功能，也符合全國各省《金屬非金屬地下礦山安全避險六大系統技術規范》驗收標準！
本通訊聯絡系統容量從16門，32門 ，48門，64門，96門，128門直到大1536門等選擇調度分機，質量體認證ISO9001--電信進網證—質檢報告合格證-井下部分具有防爆證合格證
1.2 先進數字調度錄音系統(申歐SOC1800/1900型)

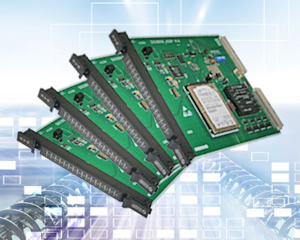

A、調度系統內置嵌入在線數字錄音板SVR（內置500G硬盤），可對整個屬于數字調度機系統任何調度總機或分機進行全部錄音（內置式數字錄音系統無需要電腦開機，只需用電腦管理維護）。

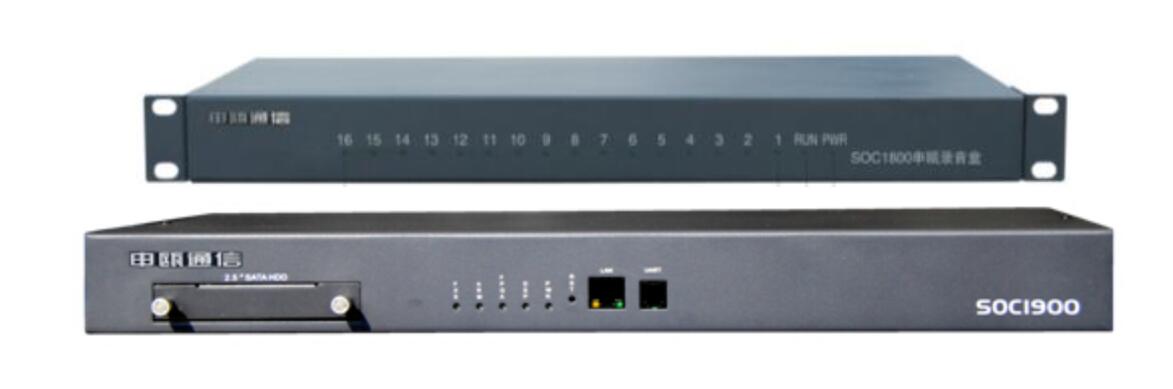

B、 外置式分申甌SOC1600/SOC1800/1900電話錄音具有價格低的優勢，也無需要配電腦工控機開機,采用WEB管理方式，內置500G-4T硬盤；外置式數字錄音只對調度臺上的2-4部總機錄音,即所分分同與調度室之間通話錄音,不能分機與分機之間錄音。
C、采用電話錄音卡加工控機或電腦的錄音方式也早淘汰??！

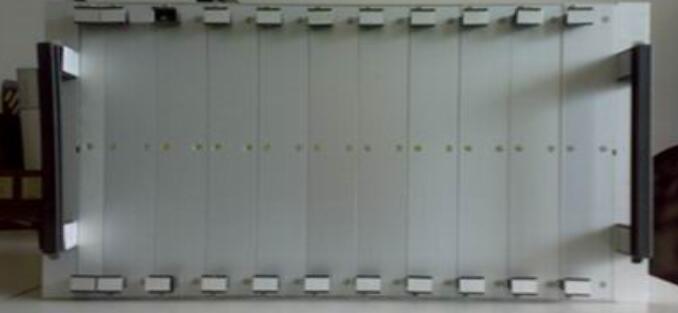

1.3 電話耦合器或稱安全柵耦合器KTA138/KTA16：(必配井下信號安全隔離)
安全耦合器是調度系統主機信號與本安防爆電話機的關聯設備，是礦山安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。（必須具有安標證及防爆證）

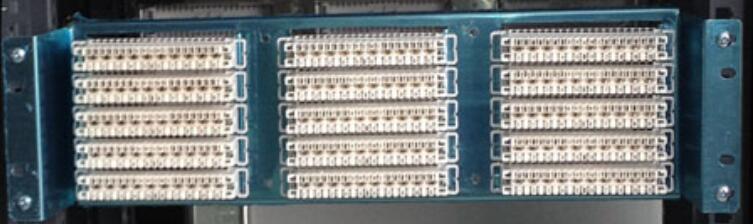

1.4 卡接式防雷保安配線架VDF（科龍模塊）及防雷熔斷模塊:
VDF配線架適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護熔斷功能；也可配上保安單元具有過壓過流及接地告警等熔斷功能,有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。
1.5 礦山調度主機后備電源（電池組48V38-100AH）：是調度主機及錄音系統停電有力的保障。本方案采用免維護蓄電池組，完全能在停電情況使用10-20個小時安全生產調度指揮通訊聯系任務。
1.6 機房專用接地線：自行安裝.
1.7 建議考慮機房整體UPS電源1-8KVA,(本系統不含此設備！)
二、礦山調度室操作設備

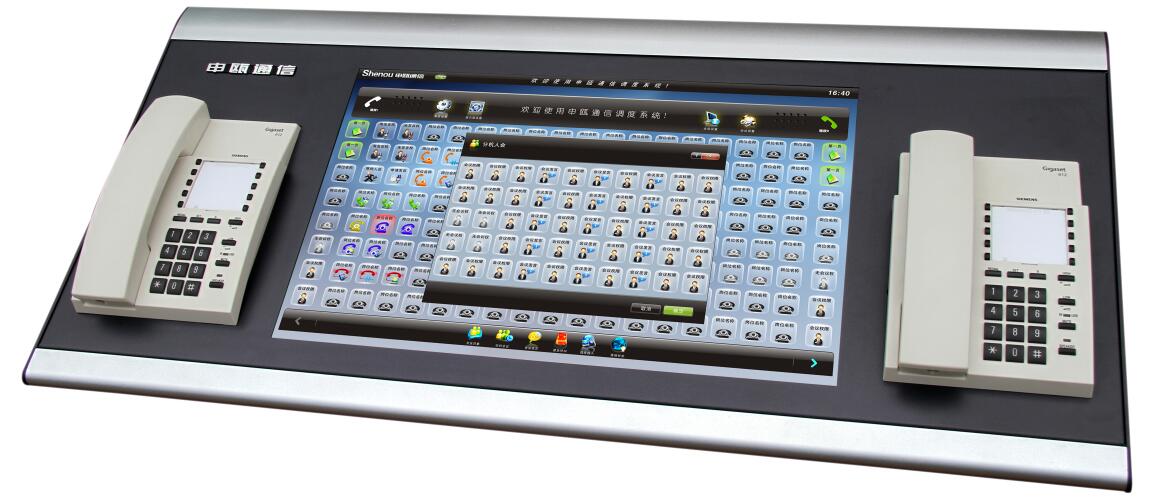

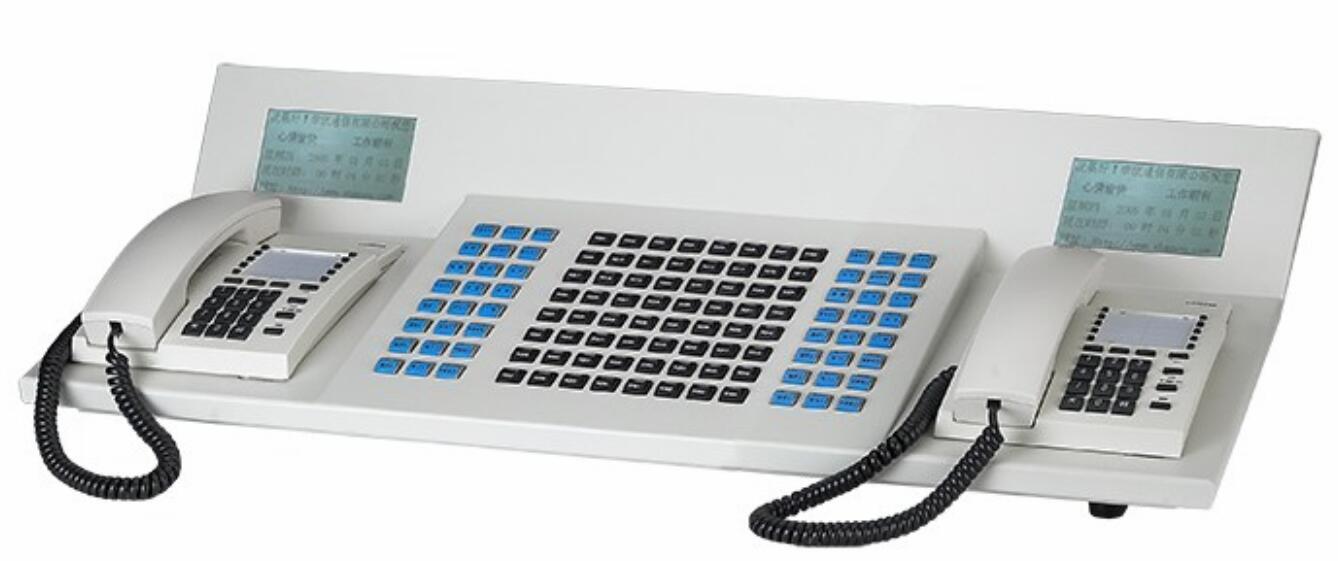

2.1 調度臺：調度臺是進行具體操作的平臺。調度員可以通過調度臺觀察所有調度用戶的使用狀態（不同色顯示），進行調度操作。調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。本調度臺采用丹麥鍵，分64鍵、128鍵、192鍵與256鍵、22-32寸寬屏觸摸屏調度臺.本調度臺具有緊急呼叫全呼，組呼，監聽強插強拆、直通電話、任意分機發起全部報警、緊呼，中文名稱顯示、自動錄音等功能。
2.2 PC電腦主機系統（也叫調度終端維護）：普通電腦配置（或二手電腦）本系統要求不高；但是按驗收要求必須配；電腦終端維護的作用是控制與維護數字調度主機的工作，包括人機對話、數據管理、維護、會議電話管理和計費管理 及通話歷史記錄查詢等功能。還管理調度錄音查聽或聽取錄音文件等管理
三、礦山井下布線系統（建議自行采購）
3.1 地面布線系統:不作詳細要求！
小型礦山只要是電話線或通過網絡接sip電話機就可以了！大中型礦山企業一種方式遠距離利用電話光端機或光纖網絡IPPBX傳輸接SIP電話，另一種用普通市話通信電纜HYV 、電纜分線盒 、電話機接線盒等組成！
3.2 礦井下布線系統:
***注意重要提示：按各省《金屬非金屬地下礦山安全避險六大系統技術規范》驗收要求，礦井井筒通訊電纜線路一般分設兩條通訊電纜，從不同的井筒進入井下配線設備，其中任何一條通訊電纜發生故障，另一條通訊電纜的容量應能擔負井下各通訊終端的通訊能力！***
礦山井下布線系統由礦用通信電纜MHYAV或MHYV(線徑0。5到0.8mm。國標要求0.8) 、礦用電纜分線盒或接線盒等組成。（井下必須具有煤安證及防爆證！本系統推薦采用天津電纜廠，四川九洲電纜，四川新世紀電纜廠等）
3.2.1 礦井井下阻燃通信電纜MHYAV或MHYV
MHYAV系列礦山用聚乙烯絕緣鋁聚乙烯粘結護層聚氯乙烯護套通信電纜用于主干較潮濕的斜井和斜巷作主信號傳輸，有10對，20對，30對，50對，100對等。
MHYV系列礦用通信電纜礦山用聚乙烯絕緣聚氯乙烯護套通信電纜 用于礦場作普通輔信號傳輸，適用于固定敷設 。有1對，2對，4對，5對，8對，10對，20對，30對，50對，100對等。
3.2.2 JHH系列礦用本安電路用接線盒（煤安證：MHA050006）
本安JHH系列礦用本安電路用接線盒屬于本質安全型電纜接線盒， 適用于礦山井下含有甲烷、煤塵等爆炸性混合物的場所，用以本質安全線路電纜的連接和分線。 接線盒外殼防護能力：IP54
四、礦山通訊系統終端設備
此部分分地面采用普通電話機,井下必須配本安防爆電話機（本系統推薦KTH17或KTH107本安電話機）
4.1 地面采用普通電話機或SIP電話,一般的電話機就可以!也可以通過光纖網絡接SIP電話。
4.2 井下礦用防爆電話機必須具有煤安證及防爆證
KTH17礦用本安型電話機是本質安全型電氣設備，發號方式為雙音頻發號，適用于礦山井下含有瓦斯（甲烷）爆炸性氣體混合物的危險場所，作通訊聯絡之用。通過其關聯設備電話耦合器可以和程控調度交換機配接，與其連接的電纜長度5-10km。，防爆型式：礦用本質安全型，防爆標志：ExibI。
